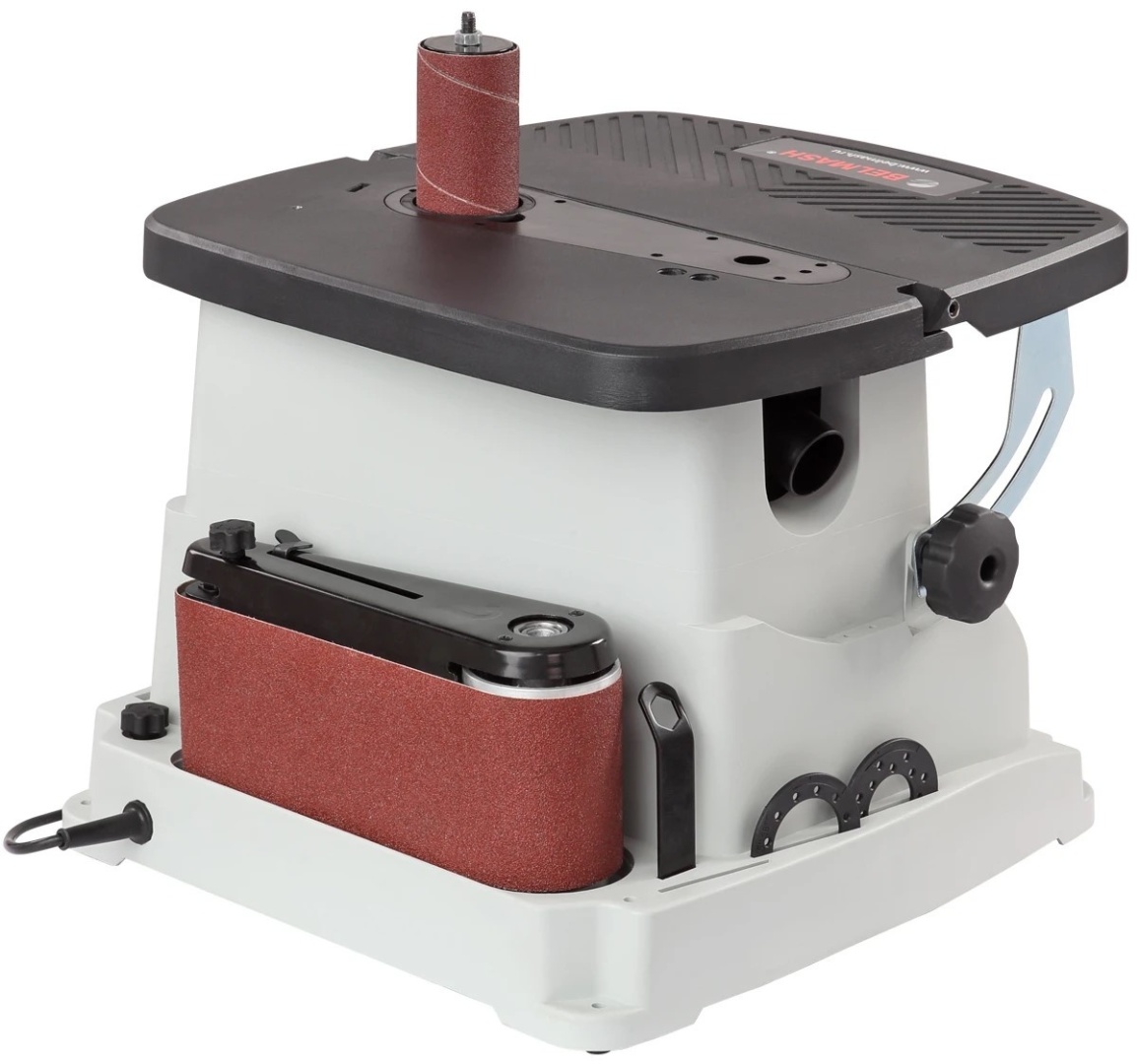

Станок BELMASH осциляционно-шпиндельный станок OSBS-100/115

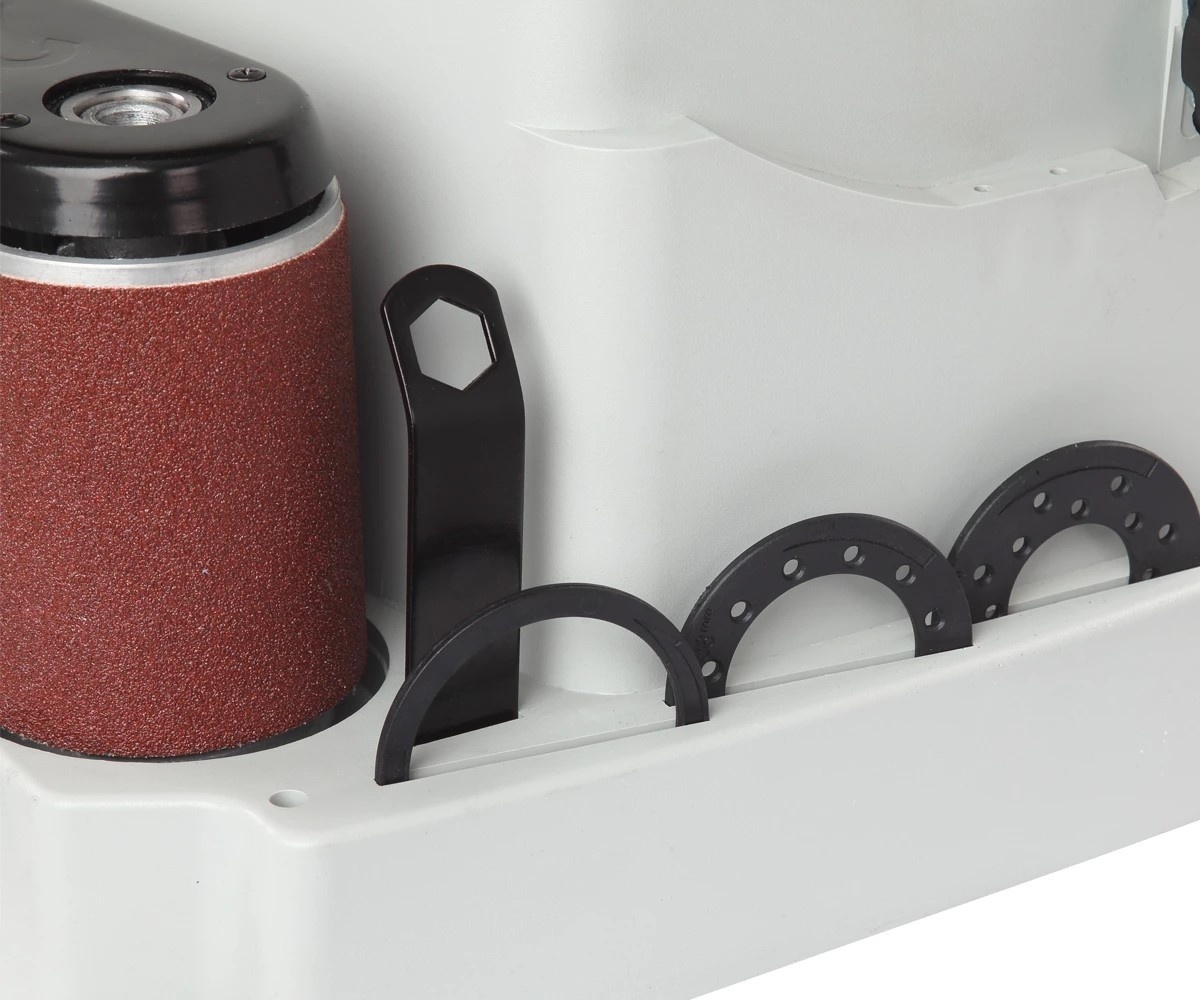

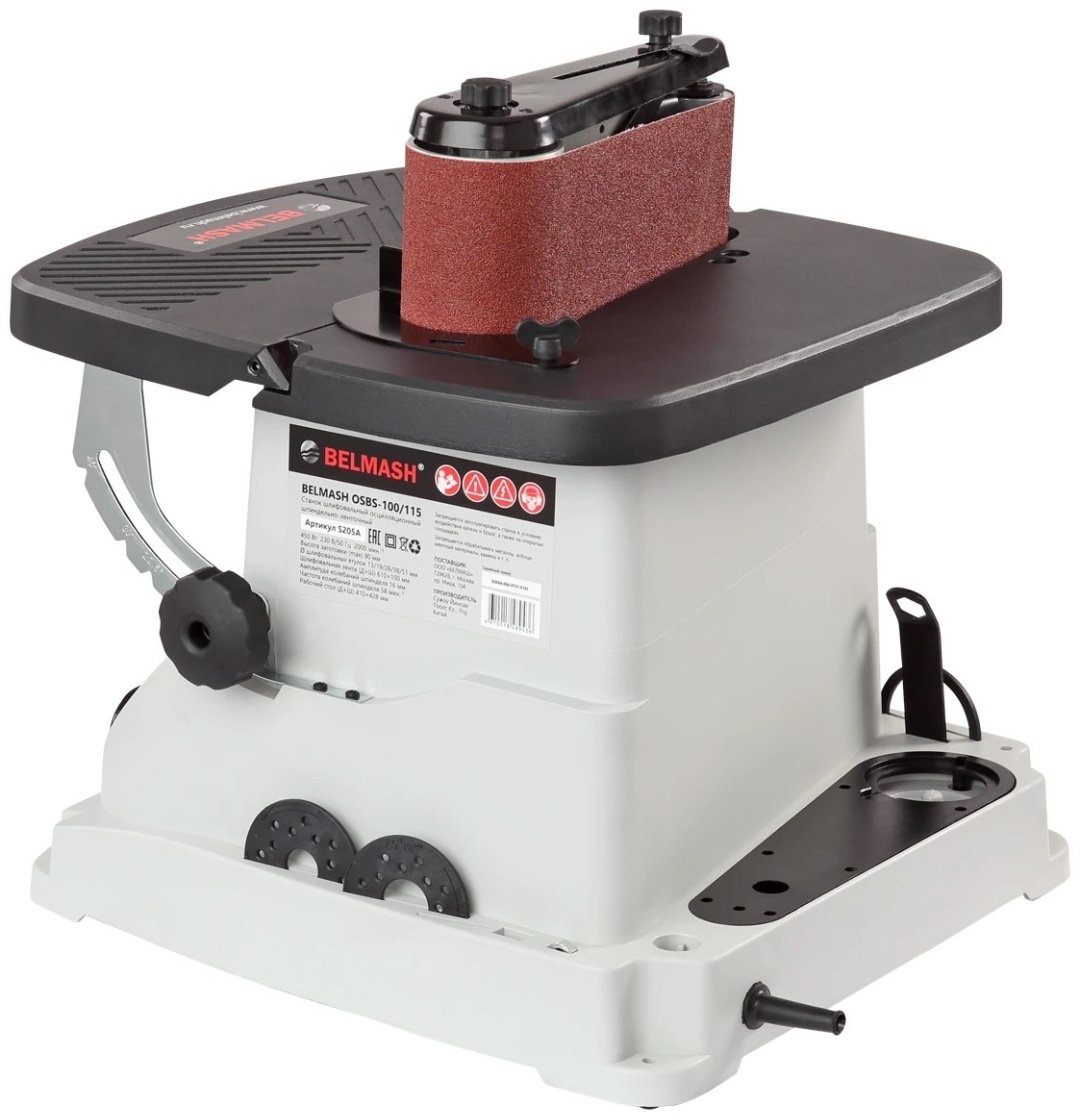

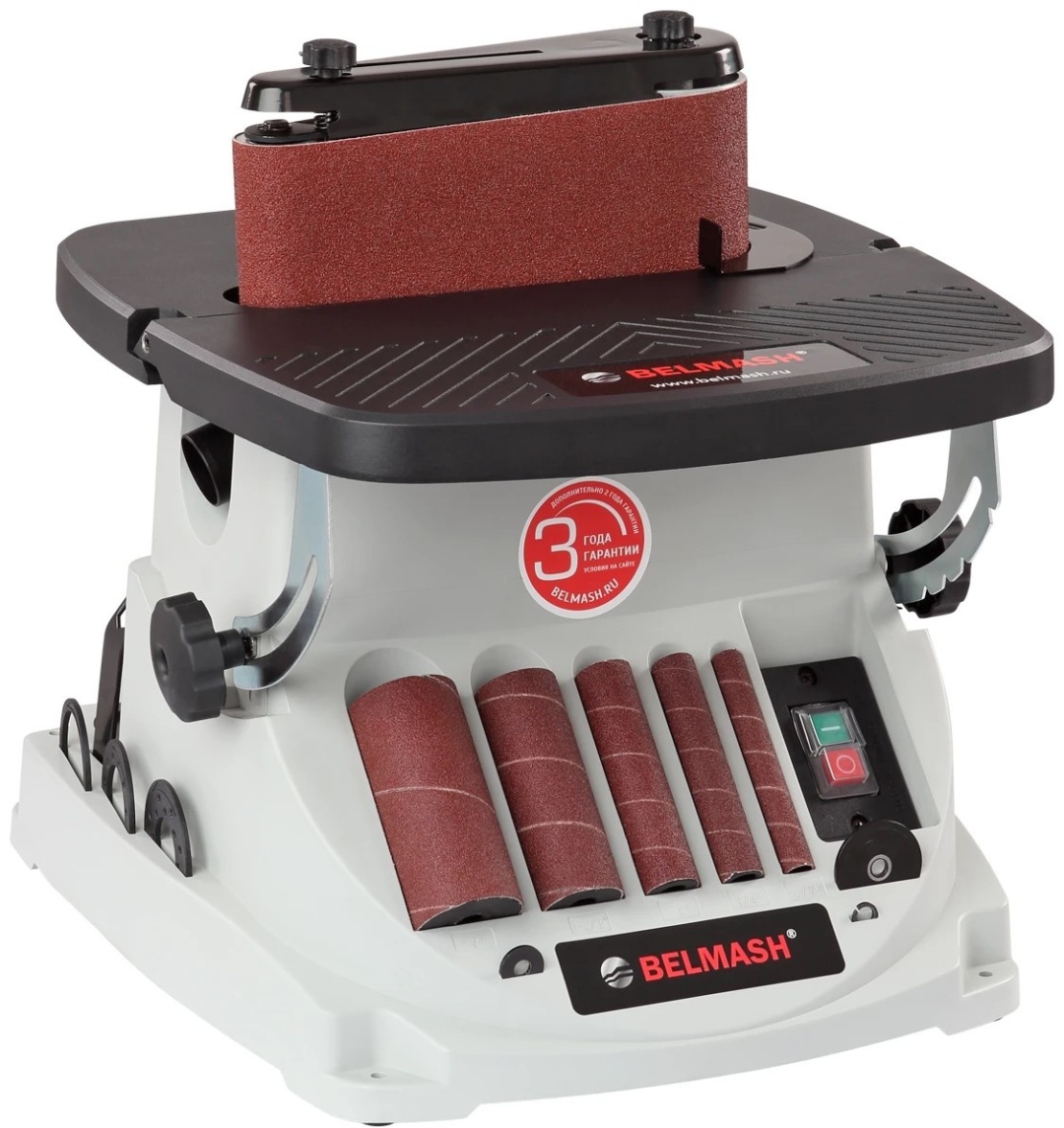

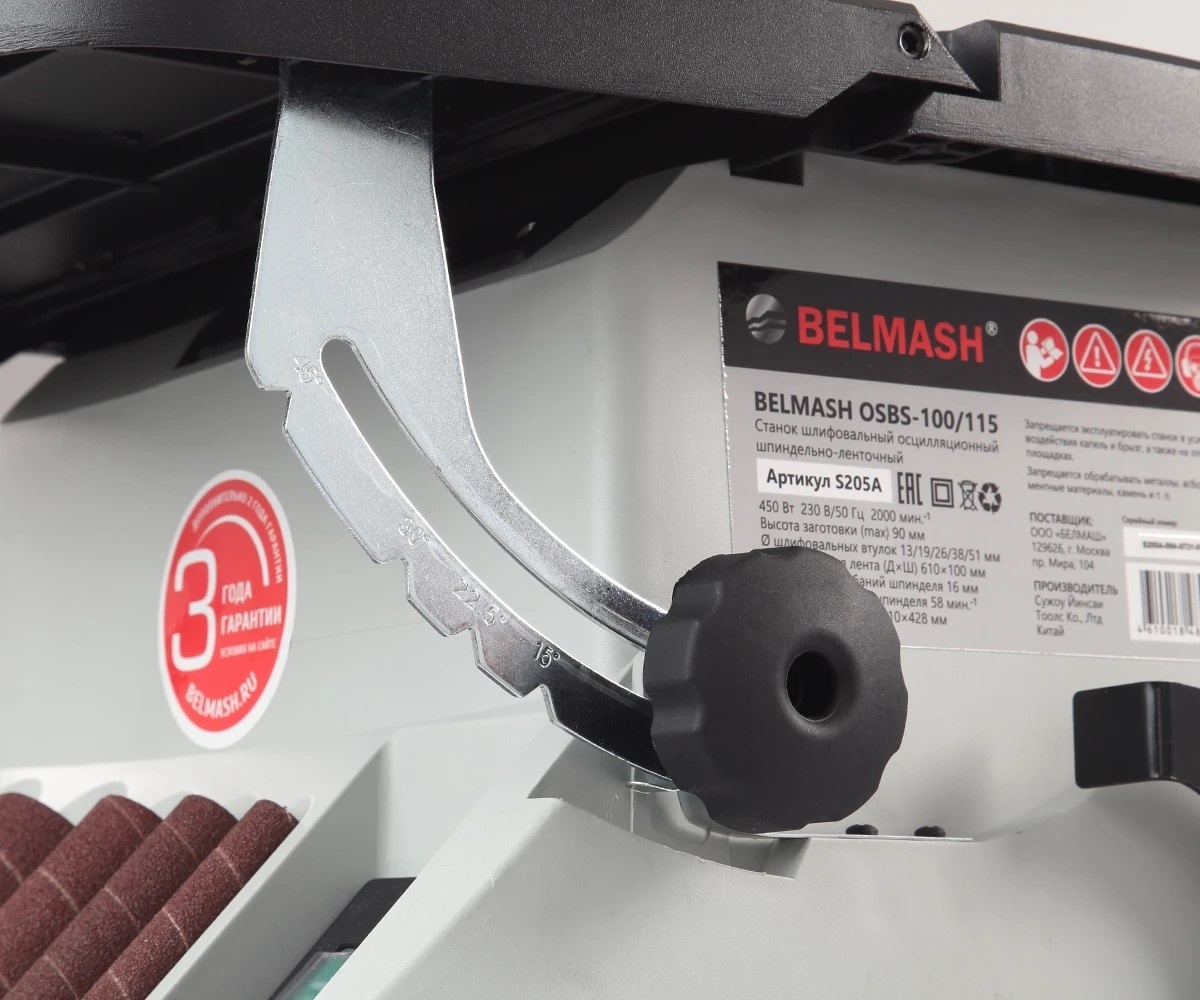

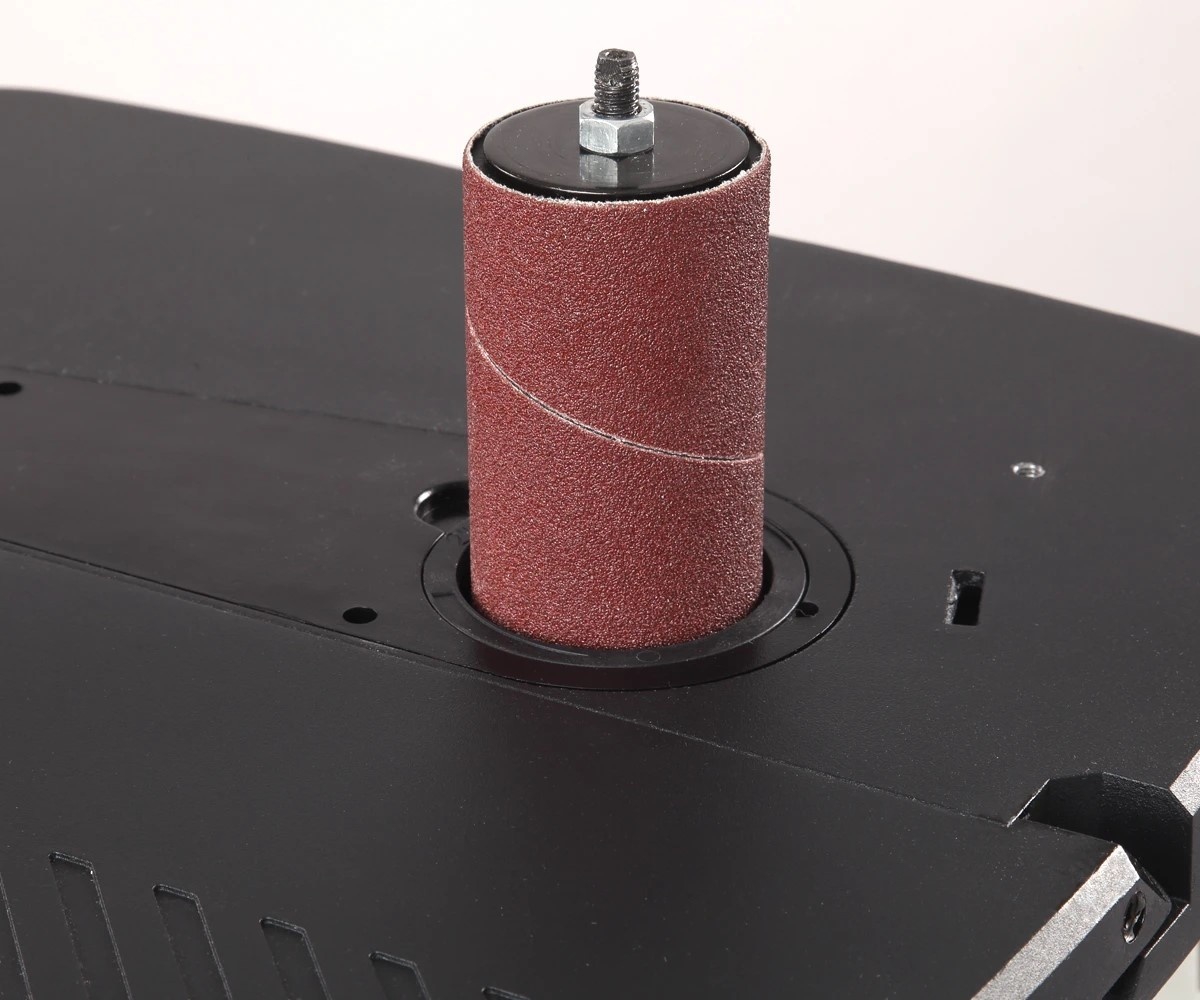

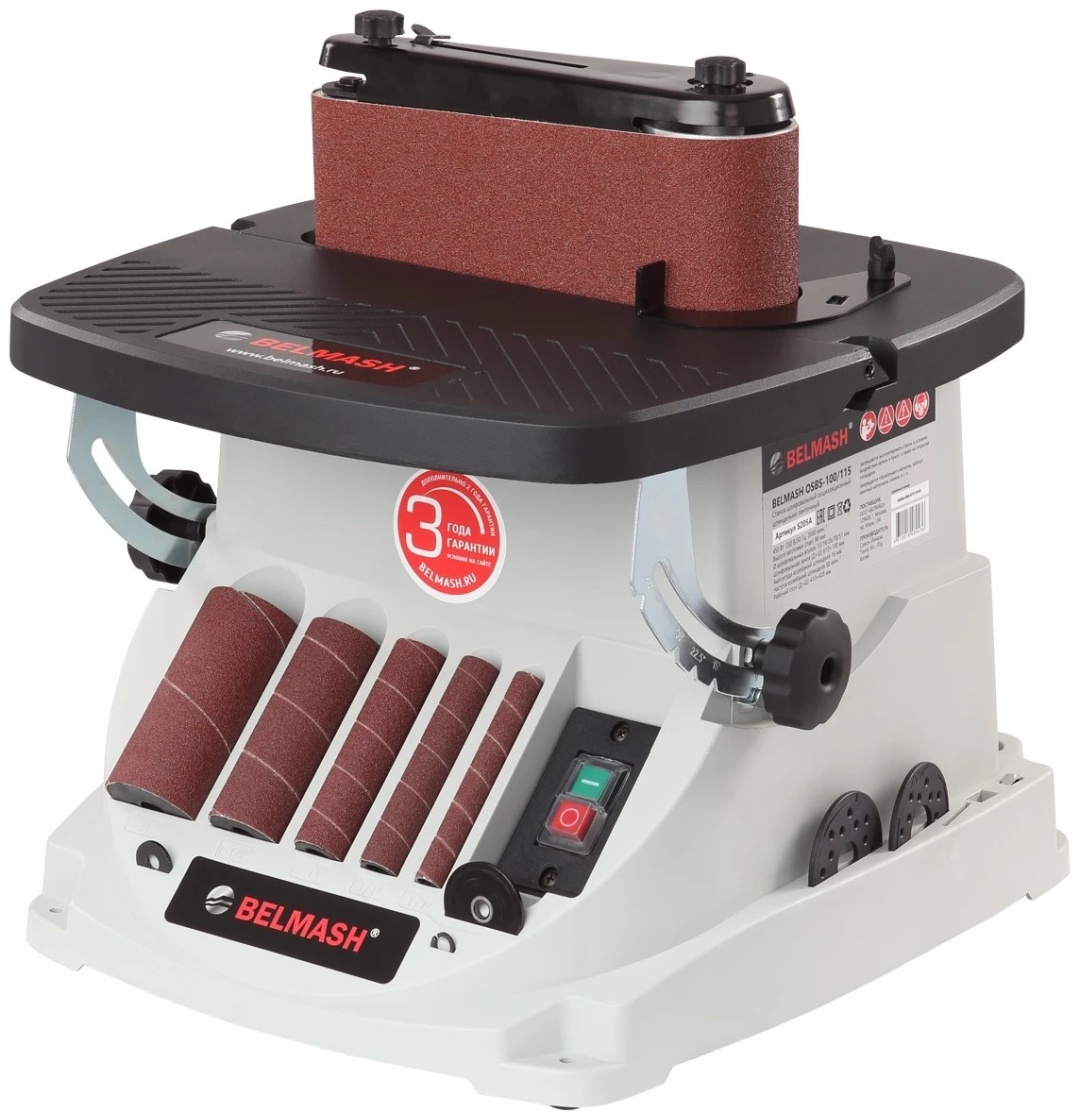

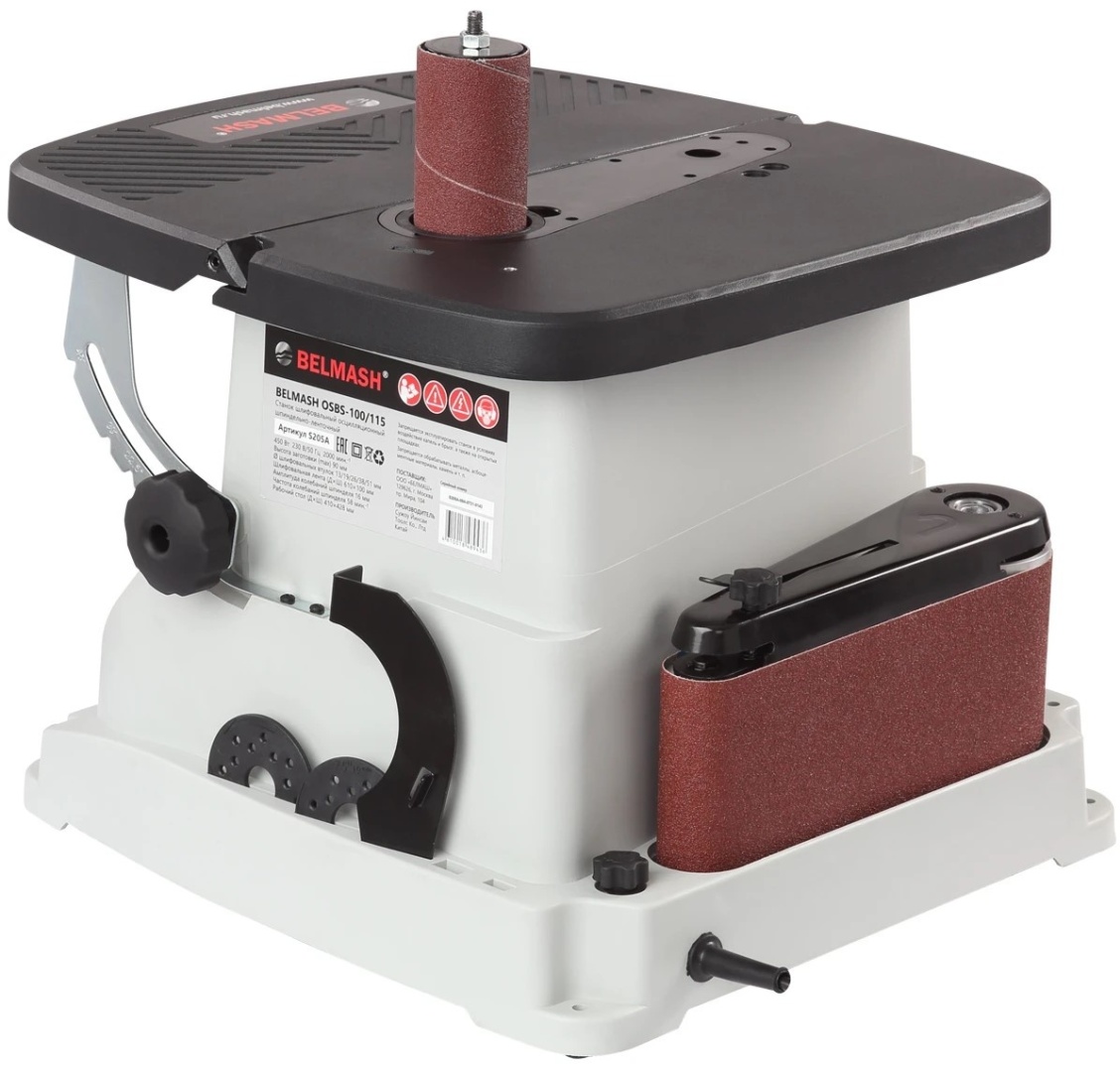

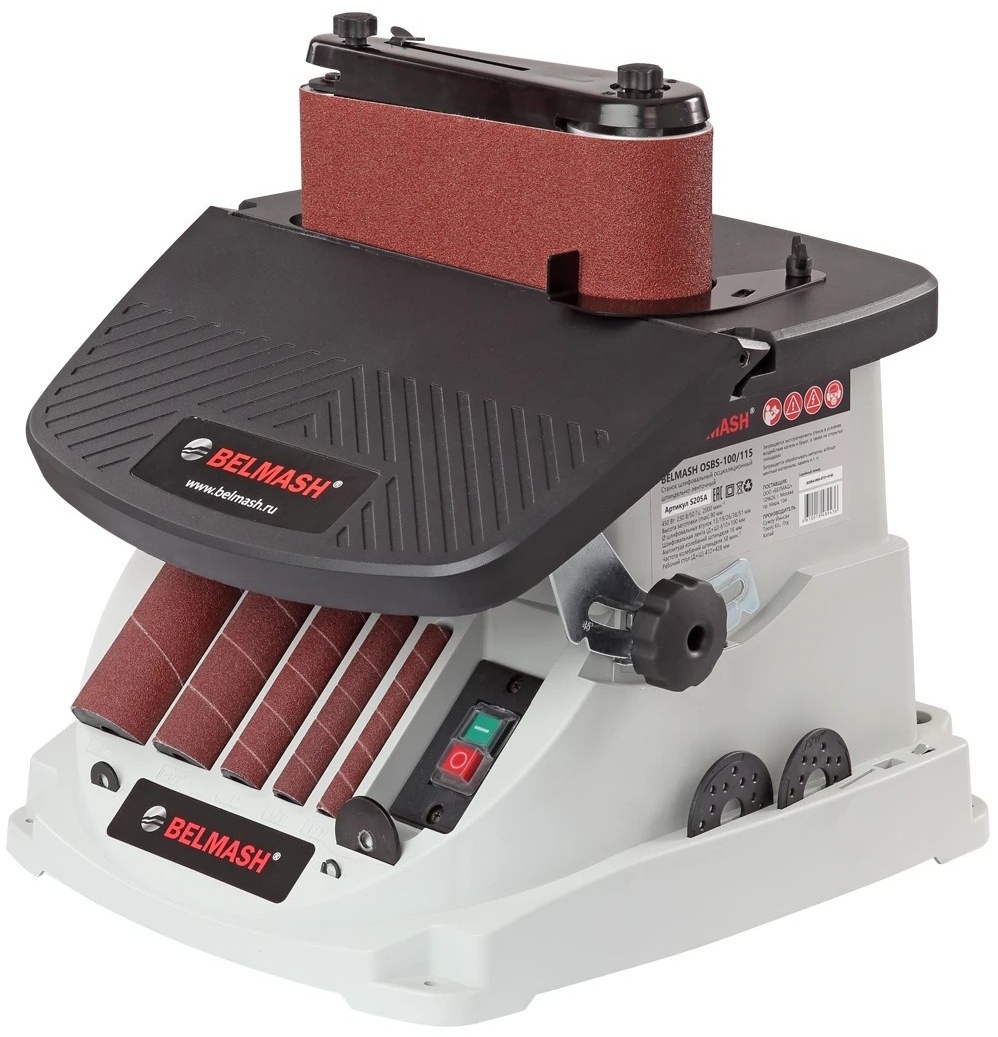

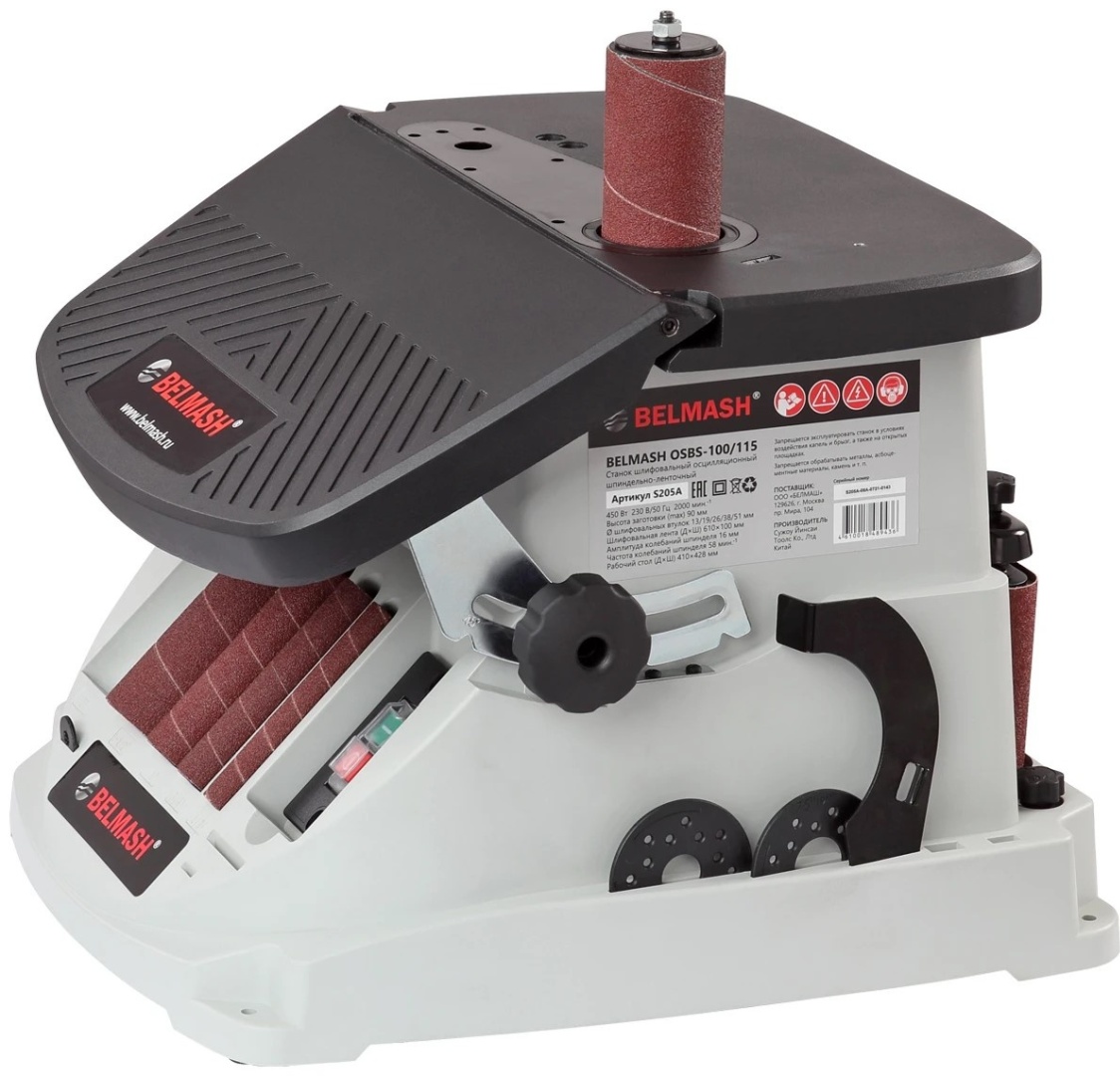

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115 применяется в штучном и мелкосерийном деревообрабатывающем производстве. Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.ОсобенностиДва рабочих узла: ленточный и шпиндельныйКомпактный и мобильныйОсциллирующий механизмВся оснастка под рукойНаклонный столВозможность крепления к верстакуКонструкцияКомплектуется сразу двумя узлами, что позволяет выбрать более подходящий в зависимости от поставленной задачи.Шпиндельный узел оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. В зависимости от кривизны обрабатываемой поверхности подбирают диаметр абразивной втулки (13, 19, 26, 38, 51 мм). Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки.Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты тоже происходит с осцилляцией, что повышает производительность и качество шлифования.Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя – 2000 об./мин.Рабочий стол состоит из двух секций из литого алюминия. Передняя секция регулируется по наклону, задняя – жестко закреплена. Фиксированные углы наклона поворотной секции стола 0/15/22,5/30/45 град.Высота шлифовального барабана, мм 115. Максимальная высота заготовки 90 мм.На корпусе станка имеются слоты для хранения всех принадлежностей из стандартного набора: барабанов, втулок, вкладышей, шайб и ленточного узла в сборе.Пластиковый корпус имеет четыре крепежных отверстия, которые служат для фиксации на верстаке, столе и т.п. (крепеж в комплект поставки не входит).Внимание! Запрещается применять станок для влажного шлифования. Это может привести к поражению электрическим током.Характеристики:Мощность450 ВтНапряжение питающей сети230 ВЧастота тока50 ГцТип электродвигателяКоллекторныйЧастота вращения шпинделя2000 об/мин.Материал рабочего столаалюминийРазмер рабочего стола (Д × Ш × Т)410 × 428 ммУгол наклона стола0-45 °Резьба шпинделяM8 × 1,25 ммДлина шлифовальной ленты610 ммШирина шлифовальной ленты100 ммСкорость шлифовальной ленты8 м/сДиаметр шпинделя12,7 ммРазмер подвижного стола (Д×Ш)410 × 220 ммНаружный диаметр шлифовальных барабанов18,6/25,1/37,5/50,5 ммДиаметр шлифовальных втулок13/19/26/38/51 ммЧастота колебаний шпинделя58 ход/минАмплитуда колебаний шпинделя16 ммВысота шлифовального барабана115 ммВысота стола над уровнем верстака340 ммМаксимальная высота заготовки90 ммДиаметр патрубка пыле/стружкоудаления38,7 ммГабаритный размер (Д × Ш × В)410 × 510 × 460 ммРазмер упаковки (Д × Ш × В)470 × 450 × 530 ммМасса нетто12,8 кгМасса брутто14,3 кг
