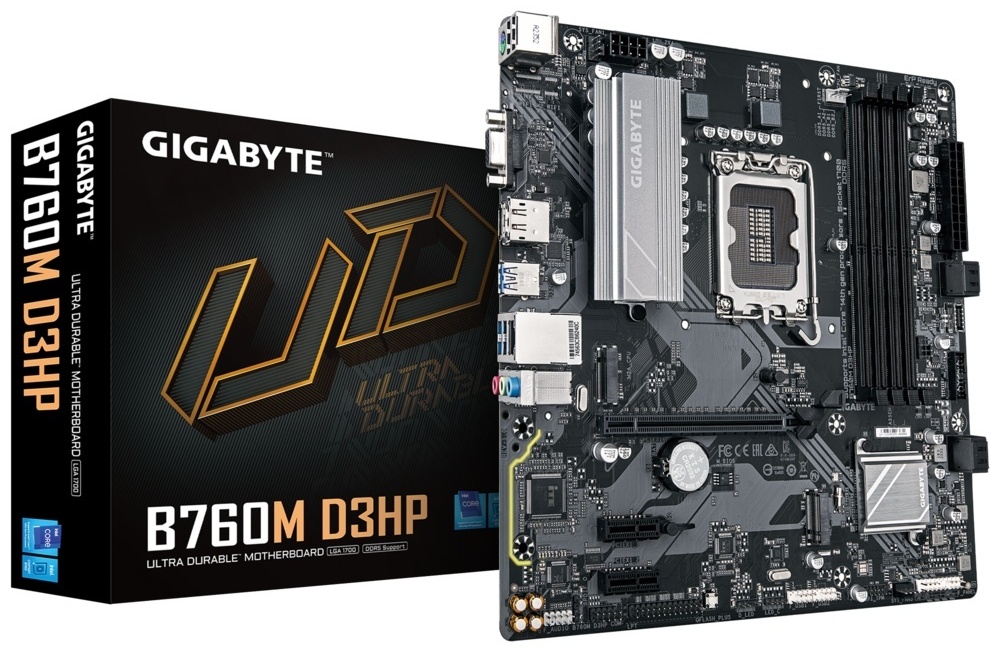

Материнская плата GIGABYTE B760M D3HP

ПроцессорПроцессорный разъем LGA1700: аппаратная совместимость с процессорами the 14-, 13- и 12-поколения Intel® Core™, Pentium® Gold и Celeron®Объем кэш-памяти L3 зависит от модели процессора(Перечень совместимых процессоров размещен на официальной странице продукта GIGABYTE и обновляется на регулярной основе)ЧипсетIntel® B760 ExpressПодсистема памятиСовместимость с процессорами Intel® Core™ i9/i7 13- и 14-поколения:Совместимость с модулями ОЗУ DDR5 5600/5200/4800/4400 МТранзакций/сСовместимость с процессорами Intel® Core™ i5/i3 13-поколения и процессорами Intel® Core™, Pentium® Gold, Celeron® 12-поколенияСовместимость с модулями ОЗУ DDR5 4800/4400 MTранзакций/с4 разъема DIMM для модулей ОЗУ DDR5, максимальный объем до 256 Гбайт (до 64 Гбайт на единичный DIMM-модуль системной памятиДвухканальный режим работы модулей ОЗУПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)(Тип, ключевые характеристики и конфигурация ОЗУ (в частности, пропускная способность и максимальное количество модулей) применительно к конкретной платформе зависят от модели установленного в системе ЦП. Дополнительная информация размещена на официальном сайте GIGABYTE (страница продукта, раздел ).)Графический интерфейсИнтегрированное графическое ядро Intel® HD Graphics в составе процессора1 порт D-Sub, максимальное экранное разрешение 1920x1200@60 Гц1 порт HDMI, поддерживающий максимальное разрешение 4096x2160@60 Гц* Поддержка стандарта HDMI 2.1 и технологии HDCP 2.3** Аппаратная совместимость с HDMI 2.1 TMDS портами.1 порт DisplayPort, максимальное экранное разрешение 4096x2304@60 Гц* Шинный видеоинтерфейс DisplayPort версии 1.2 и HDCP версии 2.3(Спецификация графического ядра может варьироваться в зависимости от установленного в системе ЦП)Предусмотрена возможность одновременного подключения до 3 дисплеевАудиоподсистемаАудиокодек Realtek®Формат представления аудиосигнала: High Definition AudioСхема позиционирования аудиосигнала 2/4/5.1/7.1* Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.Поддержка S/PDIF OutСетевой LAN-интерфейсКонтроллер Realtek® GbE LAN (1 Гбит/100 Мбит/10 Мбит)Разъёмы для плат расширенияPCIe-линии ЦП1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16* Разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя.PCIe-линии чипсета2 разъема PCI Express x16 для установки PCIe 3.0 плат расширений, режим работы x1Интерфейсы накопителейPCIe-линии ЦП1 разъем M.2 (Socket 3, M key, типоразмер 2280) для SSD-накопителей PCIe 4.0 x4/x2 (M2A_CPU)PCIe-линии чипсета1 разъем M.2 (Socket 3, M key, типоразмер 2280) для SSD-накопителей PCIe 4.0 x4/x2 (M2P_SB)4 разъема SATA 6 Гбит/сПредусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителейИнтерфейс USBPCIe-линии чипсета1 порт USB Type-C®, совместим с устройствами USB 3.2 Gen 1, подключается к соответствующему USB-разъему на материнской плате5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 порта на выносной планке доступны при подключении к USB-разъему на материнской плате )2 порта USB 2.0/1.1 на задней панелиЧипсет + Концентратор USB 2.04 порта USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)Разъемы на системной плате24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панелиРазъем для подключения порта USB Type-C®, спецификация USB 3.2 Gen 11 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.1Разъем для подключения модуля Trusted Platform Module (для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / только для модуля GC-TPM2.0 SPI V2)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-порт1 разъём для подключения LPT-порта на выносной планке1 разъем S/PDIF OutКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние Разъемы на задней панели2 порта USB 2.0/1.11 порт PS/2 для подключения клавиатуры и мыши1 порт D-Sub1 х DisplayPort1 порт HDMI3 порта USB 3.2 Gen 11 сетевая розетка LAN RJ-453 разъема аудиоподсистемыМикросхема I/O-контроллераКонтроллер портов ввода/вывода iTE®Контроль за состоянием системыАвтоопределение напряжения питанияОпределение рабочей температурыОпределение скорости вращения вентиляторовКонтроль за состоянием жидкостной системы охлажденияУведомление о выходе из строя вентиляторовУправление скоростью вращения вентиляторов* Возможность задействовать функцию управления скоростью вентилятора зависит типа установленных системных вентиляторов.Микросхема BIOS1 микросхема ПЗУ, 128 МбитЛицензионный AMI UEFI BIOSФункции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0Фирменные функции и технологииПриложение GIGABYTE Control Center (GCC)*Доступные платформе приложения в составе GCC могут отличаться в зависимости от модели материнской платы. Функции, поддерживаемые доступными приложениями, также могут отличаться в зависимости от характеристик материнской платы.Фирменная технология Q-Flash PlusПО в комплекте поставкиАнтивирусный пакет Norton® Internet Security (OEM-версия)Приложение для управления полосой пропускания LAN-соединенияОперационная системаMicrosoft Windows 11, 64-разряднаяMicrosoft Windows 10, 64-разряднаяФорм-факторMicro ATX; 244 x 244 мм
