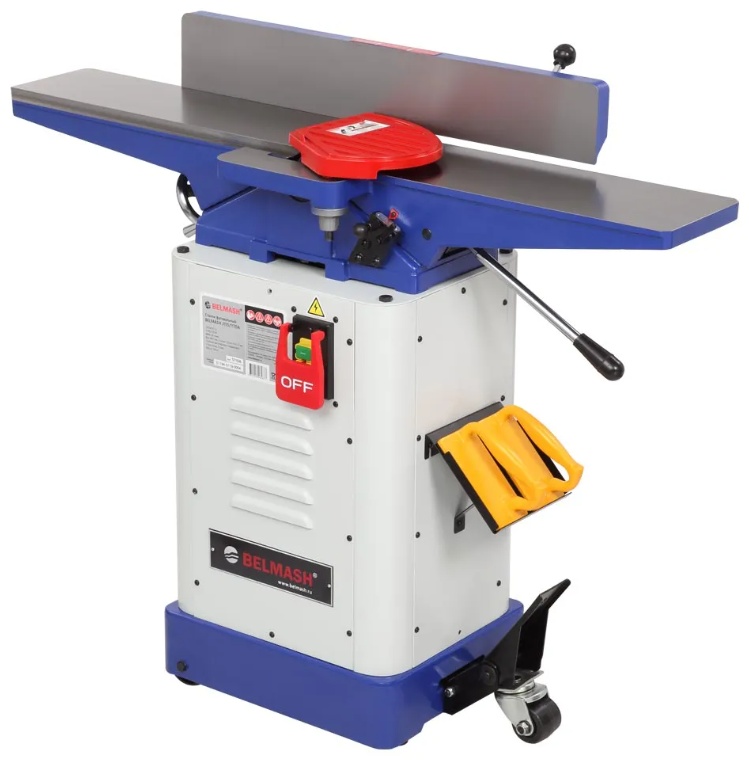

BELMASH фуговальный J155/1170AH / S120A

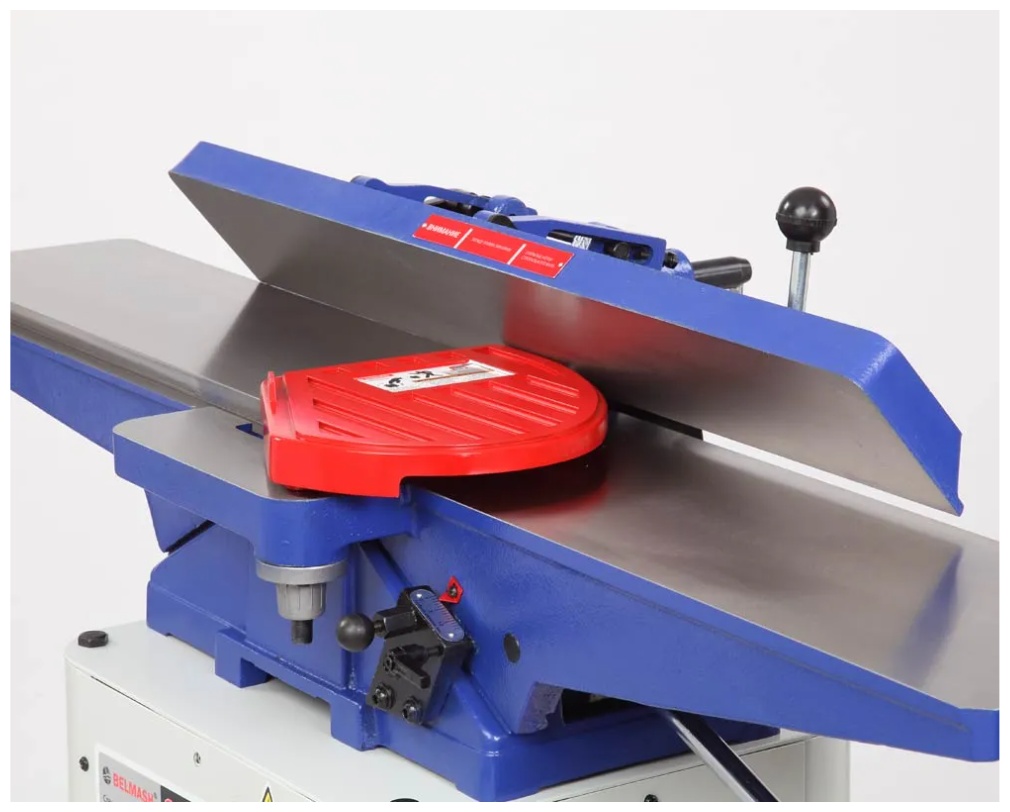

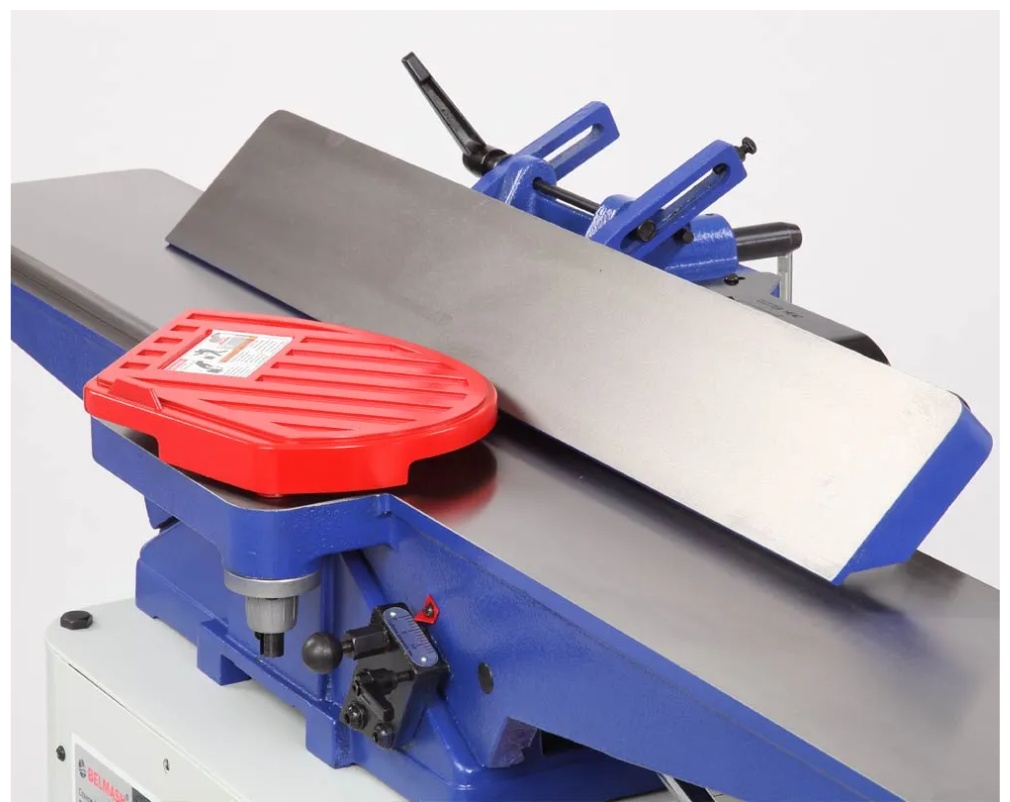

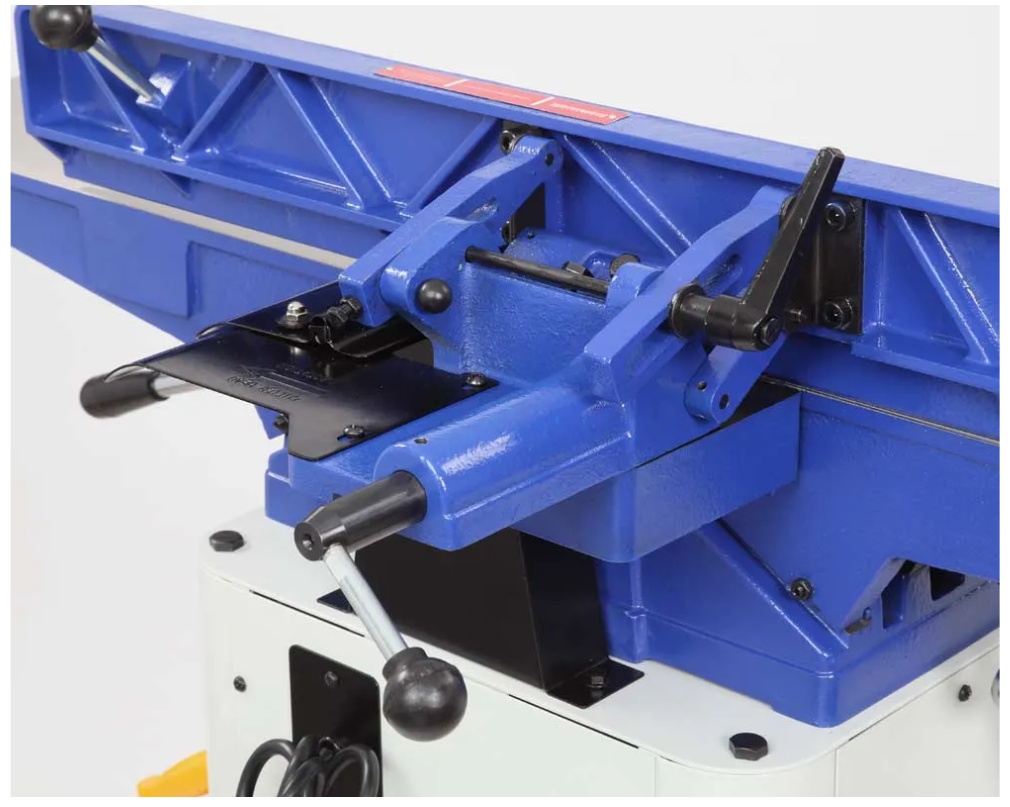

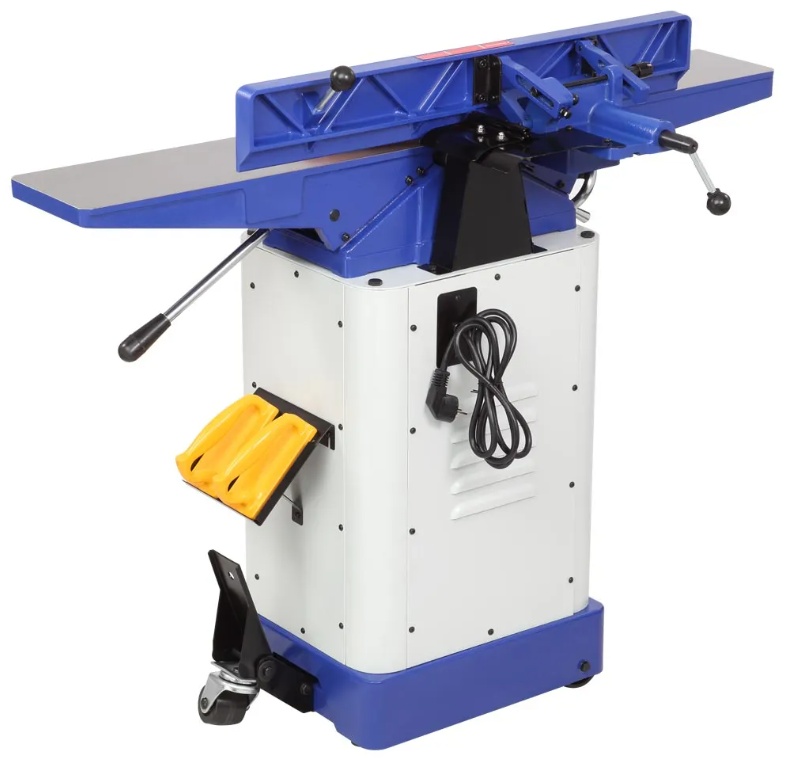

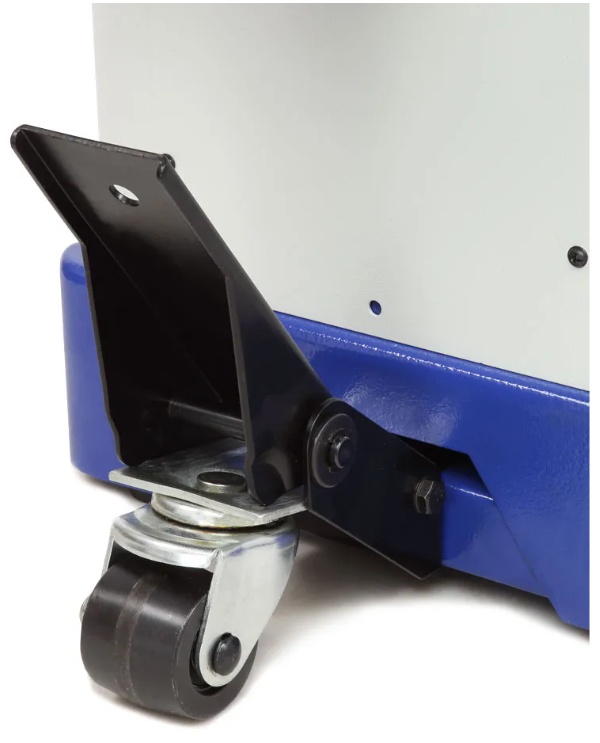

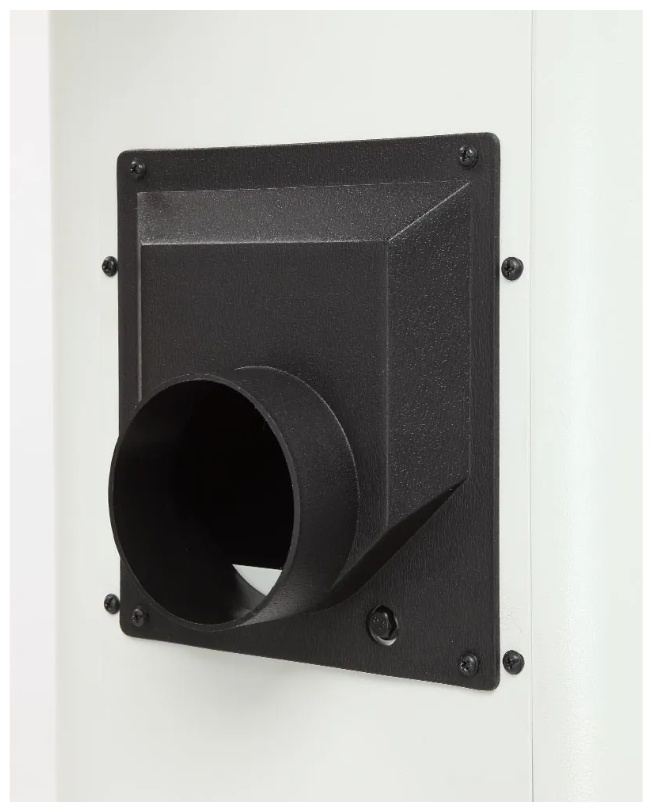

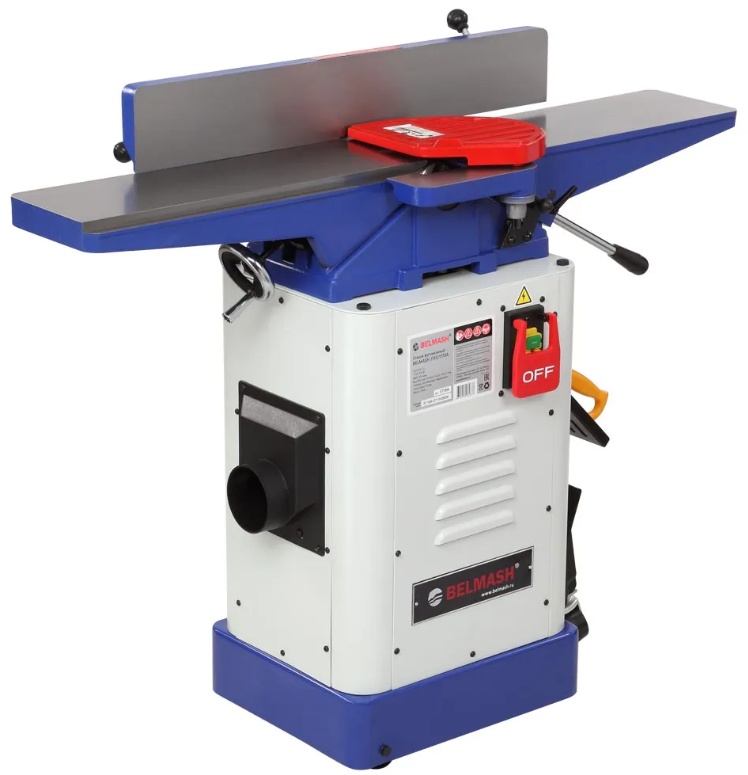

Фуговальный станок BELMASH J155/1170AH представляет собой современное оборудование для обработки деревянных заготовок. Подойдет для любительского использования или в небольших мастерских. Предназначен для подключения к сети 230 Вт.При соответствующей наладке на станке можно выполнять следующие операции:- строгание (фугование) по пласти или кромке- строгание (фугование) под углом (по ребрам)- выборка четвертиОсобенностиУстановлен ножевой вал HelicalПараллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугунаПараллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороныКолесная система для перемещения станка по мастерскойМагнитный пускательПатрубок для подключения стружкоотсосаКонструкцияСтанок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и строгальный вал.На станке установлен сегментированный ножевой вал Helical с 30 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель, без вала Helical - BELMASH J155/1170A.Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка.Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.ХАРАКТЕРИСТИКИ:Мощность1100 ВтМощность на валу735 ВтТип строгального валас валом helicalНапряжение питающей сети230 ВЧастота тока50 ГцТип электродвигателяАсинхронныйРежимы работыS1Частота вращения ножевого вала4800 об/минМаксимальная ширина строгания152 ммДиапазон углов строгания с помощью параллельного упора-45-0-45° °Количество ножей на валу30 шт.Размер ножей (Д × Ш × В)15 × 15 × 2,5 ммМаксимальная глубина строгания3 ммТип ремняКлиновой (А914)Диаметр режущего вала65 ммТип передачиРеменнаяВысота рабочей поверхности относительно пола848 ммГлубина регулировки подающего стола (max)12 ммМатериал рабочих столовЧугунДлина подающего стола556 ммДлина приемного стола565 ммРазмер параллельного упора (Д × В)746 × 114 ммМатериал параллельного упораЧугунМинимальная длина обрабатываемой заготовки200 ммМинимальная ширина обрабатываемой заготовки9 ммСпособ поднятия столовЛасточкин хвостДлина электрошнура1.5 мДиаметр патрубка пыле/стружкоудаления102 ммУровень звукового давления (шума)85 дБГабаритный размер (Д × Ш × В)1195 × 780 × 975 ммРазмер упаковки (Д × Ш × В)1245 × 584 × 406 ммМасса нетто108 кгМасса брутто108 кгКомплект (кратность) продажи1 штКОМПЛЕКТАЦИЯ:одставка1Рычаг загрузочного стола1Упаковка1Комплект ключей1Комплект крепежа1Бита для замены ножей helical1Кожух1Шкив электродвигателя1Ремень клиновой1Патрубок для отвода стружки1Ручки регулировки параллельного упора2Маховик1Кожух ремня1Электродвигатель с выключателем1Устройство перемещения (педаль) с крепежом1Ограждение ножевого вала1Упор параллельный с сборе1Столы фуговальные в сборе1Цоколь основания с опорами и роликами1Стойка основания1Прижимы (толкатели)2Желоб для отходов резания1Полка для ручных прижимов1Руководство по эксплуатации1Упаковка1
